13年行業經驗
專業生產交聯劑交聯劑TAIC、TMPTMA、DCP
定制熱線
13605601386
化學名稱：三(3-三甲氧基硅基丙基)異三聚氰酸酯

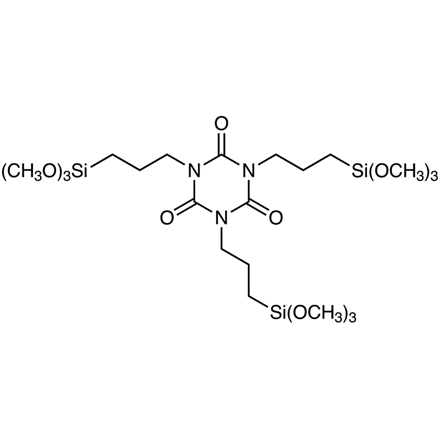

結構式：
商品名：JN590
通用名：TMSIC
分子式：C21H45N3O12Si3
分子量：615.851
CAS號：26115-70-8
性狀：溶于大多數有機溶劑，遇水水解。
功能用途：
（一）粘接性能突出
針對塑料、玻璃、鋁、鋼等傳統難粘基材，能顯著提升粘接強度，且在濕熱老化等嚴苛環境后仍能保持穩定粘接效果。
（二）熱穩定性優異
可在 200°C 下保持熱穩定性，適配熱熔膠高溫加工（如熔融、涂布）及終端產品可能面臨的持續高溫工況，解決常規硅烷在高溫下易分解、揮發導致粘接失效的問題。
（三）低揮發性與高沸點
230°C（0.05mmHg）的高沸點特性，使其在熱熔膠高溫應用場景中揮發損失少，能更充分地發揮粘合促進作用，避免因硅烷流失導致的粘接性能下降。
（四）樹脂兼容性廣
與多數熱熔膠樹脂（如 EVA、聚酰胺、聚酯等）及 SPUR+ 預聚體等密封膠基體樹脂具有良好兼容性，無需大幅調整配方即可添加使用，降低應用門檻。
（五）對彈性體性能影響小
低堿性及分散的烷氧基結構設計，使其在密封膠配方中添加后，不會顯著影響產品的彈性體特性（如高伸長率、低模量），兼顧粘接性與柔韌性。
| 結構特征 | 對應系統優勢 |
|---|---|
| 高濃度三甲氧基硅基 | 為塑料、玻璃、鋁、鋼等多種基材提供有效粘接，形成穩定的界面結合 |
| 異氰脲酸酯化學結構 |
|
依賴熱熔膠類型：EVA 熱熔膠推薦 1.00% 添加量；聚酰胺熱熔膠推薦 1.00%~1.50% 添加量；聚酯熱熔膠需根據具體配方調整，建議 0.50%~1.50% 范圍內測試；
核心原則：需針對具體使用的熱熔膠體系進行配方優化，確保粘接性能與熱熔膠原有加工性能（如粘度、固化速度）匹配。
JN590憑借“高粘接效率 + 耐熱穩定性 + 低揮發性 + 樹脂兼容性廣” 的核心優勢，在 SPUR+ 預聚體密封膠和高溫熱熔膠應用中表現突出。其獨特的異氰脲酸酯結構與高濃度三甲氧基硅基組合，
既解決了難粘基材（塑料、金屬、玻璃）的粘接問題，又能保持產品的柔韌性和力學穩定性，尤其適合對粘接強度、耐熱性、柔韌性有綜合要求的高端應用場景。
質量指標：
| 項目 | 指標 |
| 外觀 | 透明液體 |
| 密度（25℃） | 1.170 |
| 粘度 | 95cSt |
| 閃點，Pensky-Martens密封杯(ASTM D93) | 102℃ |
| 沸點(760mmHg) | >150°C |
| HMA類型 | JN590添加量 | 拉伸強度psi (mPa) | 100%模量psi (mPa) | 伸長率 % | 撕裂強度lb/in (N/mm) |
|---|---|---|---|---|---|
| EVA熱熔膠 | 0% | 469 (3.23) | 468 (3.23) | 96 | 198 (34.7) |
| 0.50% | 435 (3.00) | 434 (3.00) | 93 | 168 (24.4) | |
| 1.00% | 597 (4.12) | 591 (4.07) | 88 | 204 (35.7) | |
| 1.50% | 476 (3.28) | 476 (3.28) | 95 | 184 (32.2) | |
| 聚酰胺熱熔膠 | 0% | 473 (3.26) | 380 (2.62) | 56 | 240 (42.0) |
| 0.50% | 434 (3.00) | 434 (3.00) | 45 | 210 (36.8) | |
| 1.00% | 705 (4.86) | - | 62 | 263 (46.1) | |
| 1.50% | 679 (4.68) | 753 (5.19) | 60 | 269 (47.1) |
包裝貯存：25kg塑料桶、190kg標準鋼桶及IBC噸裝桶。室內避光存放，保持通風、陰涼、干燥。確保桶蓋密封良好、能有效隔絕空氣，空氣中的水分會與之反應，進而導致其導致水解、聚合和變質。
